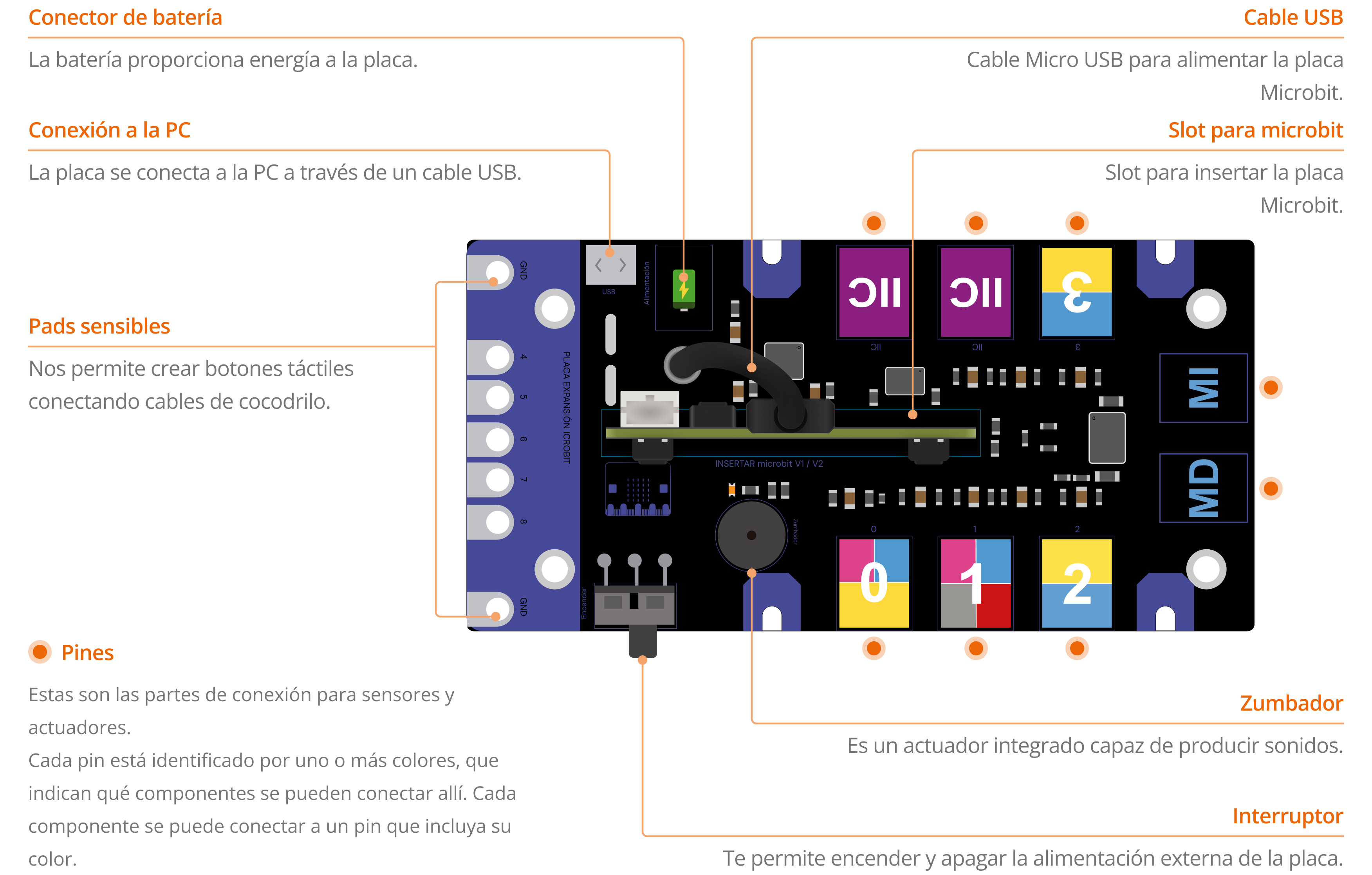

Placa Controladora
Es uno de los componentes más importantes ya que nos permite conectar la placa Microbit y conectar todos los componentes externos.

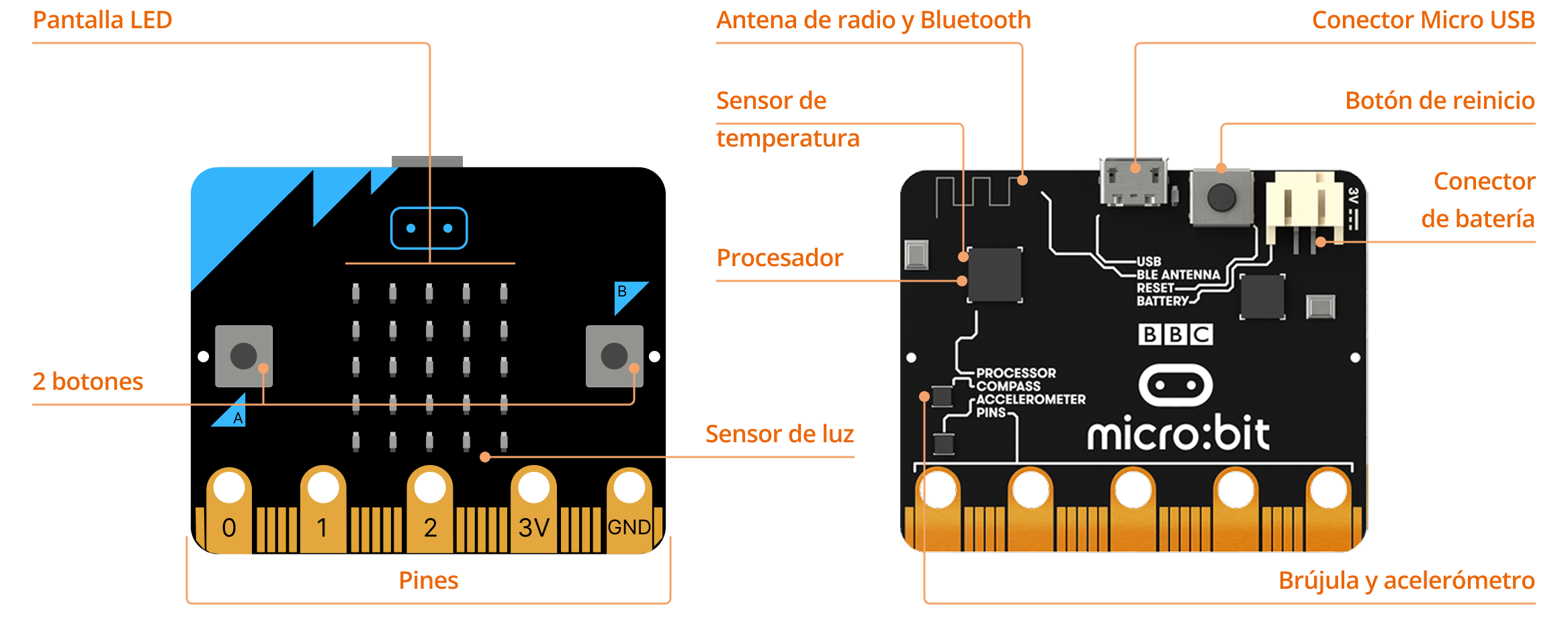

Placa Microbit®
La BBC micro:bit es una computadora de bolsillo que puedes programar, personalizar y también controlar. Tiene una variedad de componentes integrados para una programación rápida y fácil.
¿Cómo conectar la placa del controlador?
1. Conecta la microbit a la placa del controlador.
2. Conecta el cable USB a la microbit.
3. Conecta la placa del controlador a la PC con un cable USB C.
4. ¡Comienza a programar!
Componentes externos
En el kit hay algunos componentes que se conectan a la placa mediante cables de conexión (se necesita un cable para cada componente). Se pueden clasificar en sensores y actuadores.
Sensores
Digital

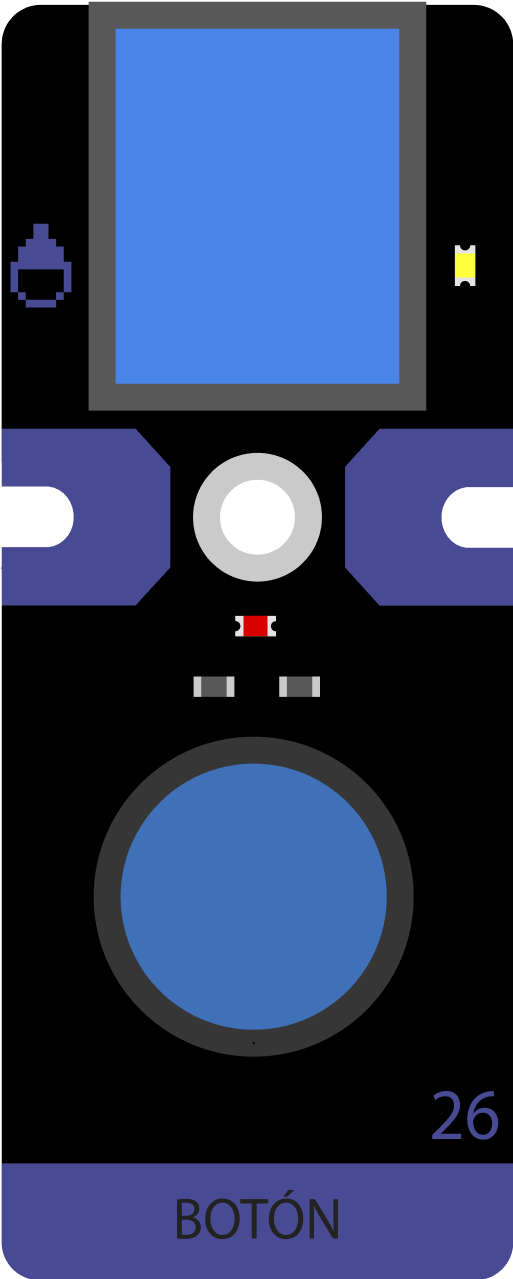

Botón pulsador
Detecta la presión de un dedo.
Se conecta a un pin azul.
Sensor de temperatura y humedad
Mide la temperatura y humedad del ambiente.
Se conecta a un pin azul.

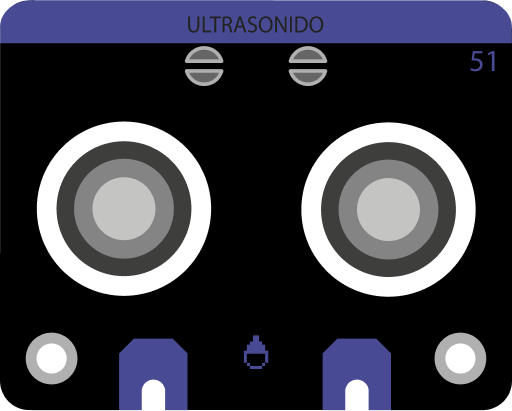

Sensor ultrasónico
Mide la distancia a un objeto en un rango de 0 a 200 centímetros.
Se conecta a un pin rojo.

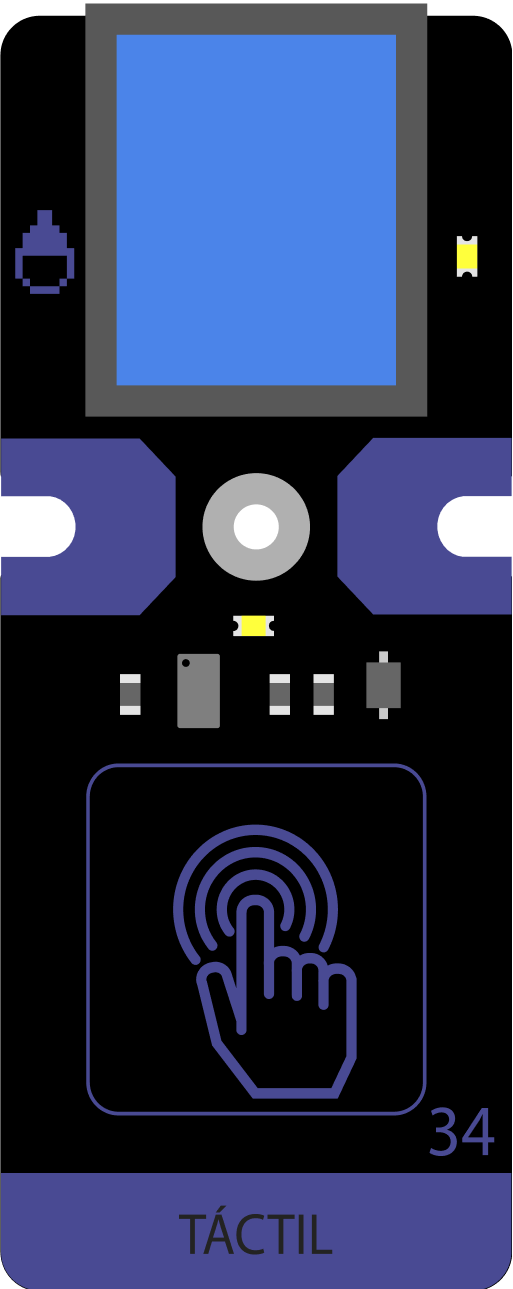

Botón táctil
Detecta la presión táctil. Se lo denomina también «Touch Button».
Se conecta a un pin azul.

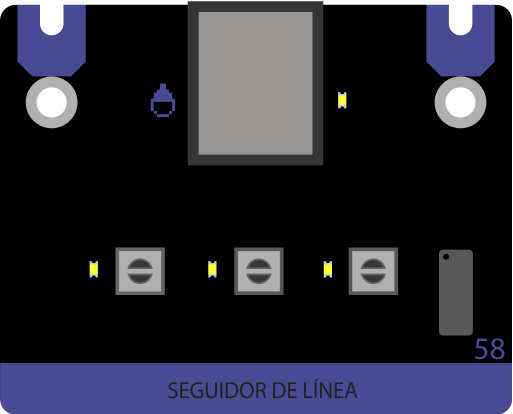

Seguidor de línea
Está compuesto por tres sensores infrarrojos capaces de detectar valores de color blanco y negro. Esto permite identificar una línea negra en el suelo para seguirla.
Se conecta a un pin gris.

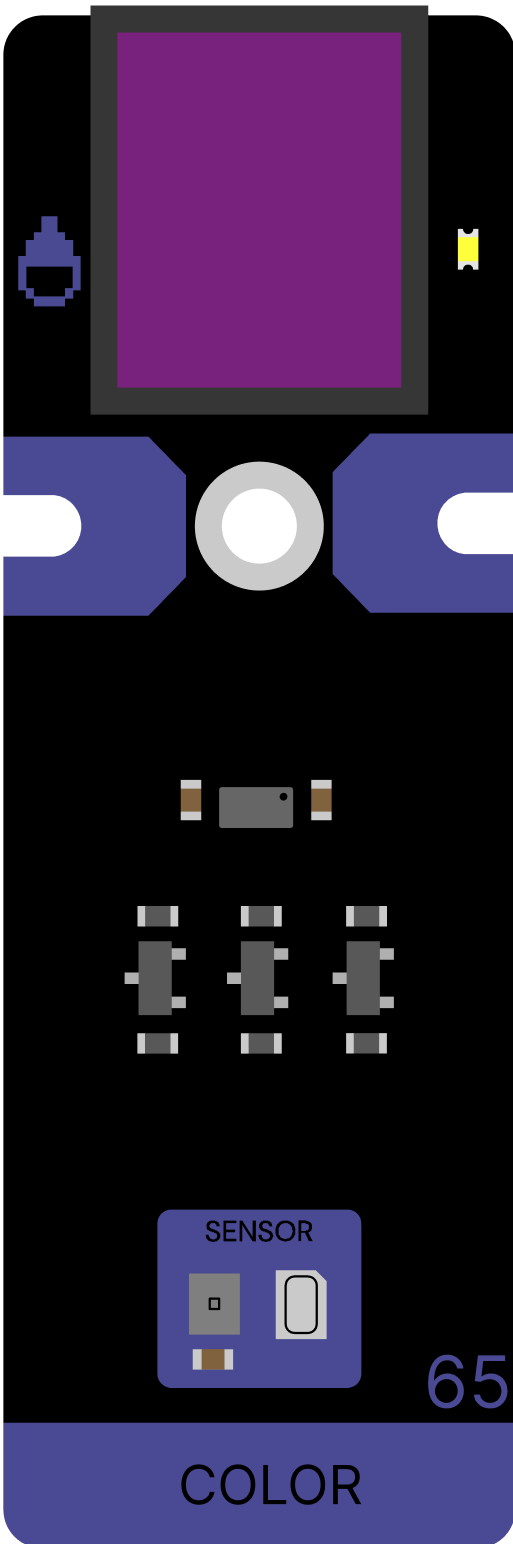

Sensor de color
Se utiliza para detectar el color de una fuente de luz o de un objeto. Puedes obtener los niveles de intensidad de cada color del modelo RGB en un rango de 0 a 255.
Se conecta a un pin púrpura.

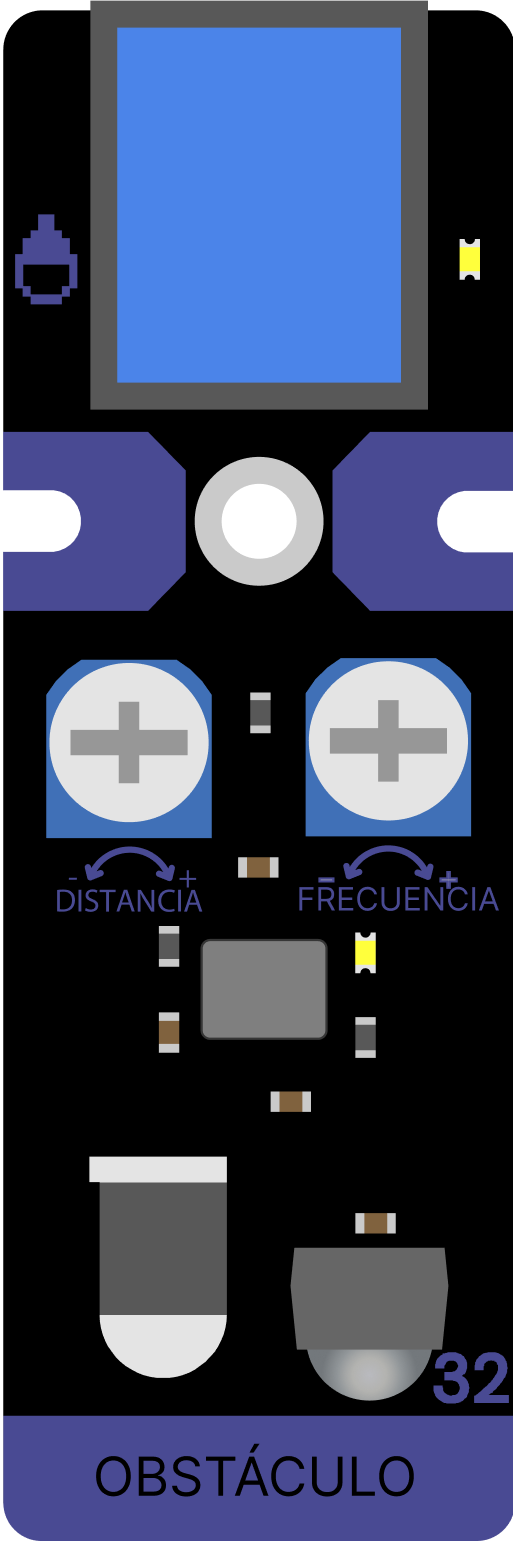

Sensor de obstáculo
Utiliza un emisor y un receptor de luz infrarroja para detectar los objetos que se encuentran delante.
Se conecta a un pin azul.
Analógico

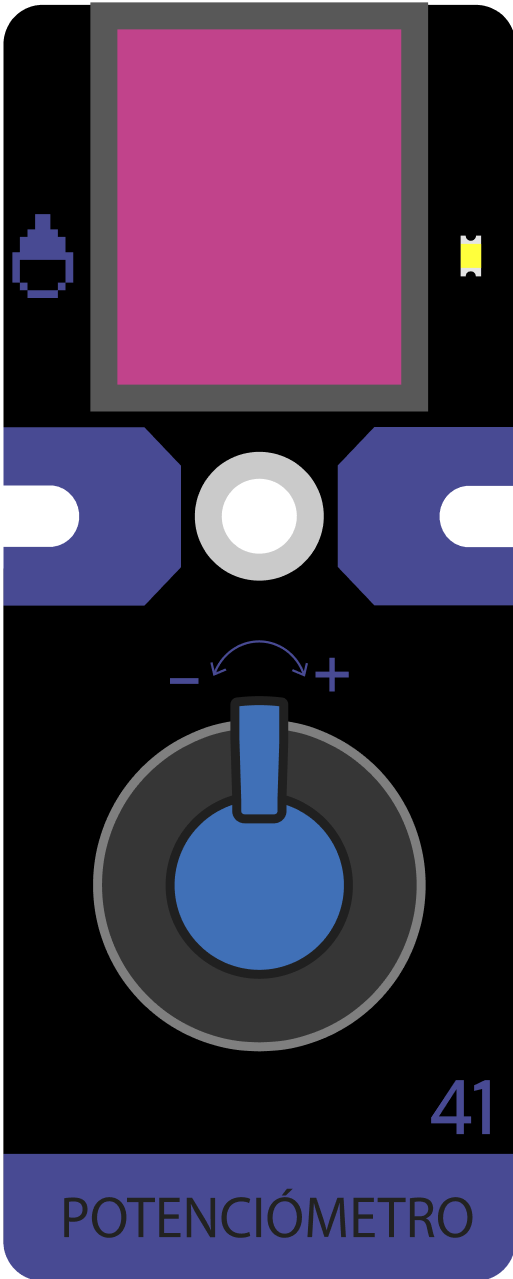

Potenciómetro
Detecta el ángulo de rotación de una perilla en un rango entre 0 y 1023.
Se conecta a un pin rosa.

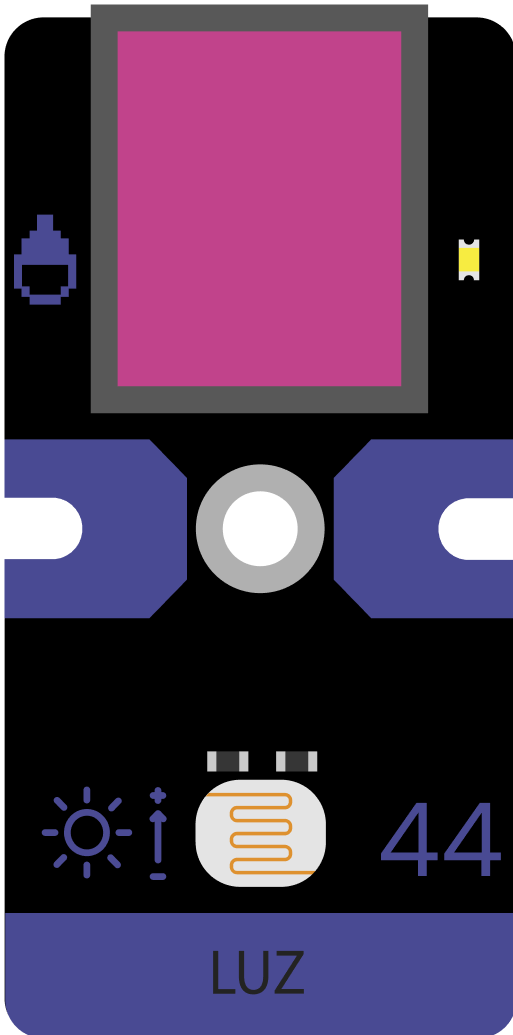

Sensor de luz
Capaz de detectar la presencia de luz en el ambiente en un rango entre 0 y 1023.
Se conecta a un pin rosa.

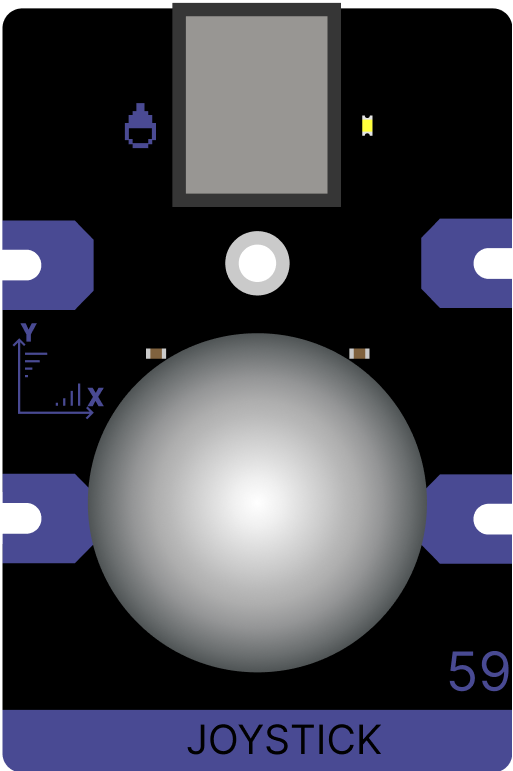

Joystick
Consiste en una palanca que pivota sobre una base e indica el ángulo horizontal y vertical.
Se conecta a un pin gris.

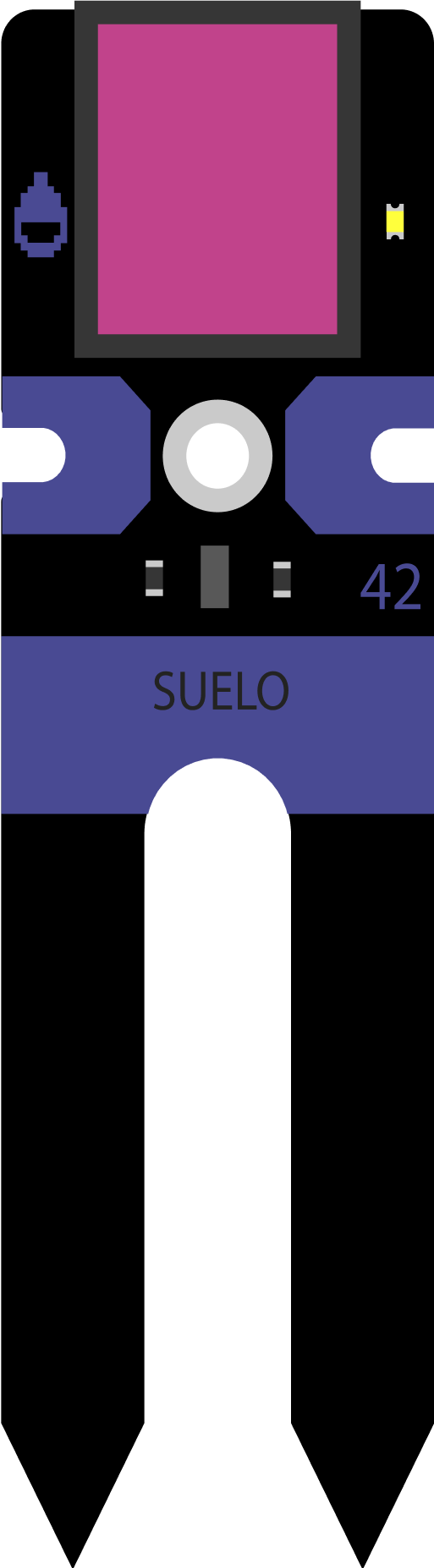

Sensor de humedad del suelo
Mide el nivel de humedad del suelo en un rango entre 0 y 1023.
Se conecta a un pin rosa.
Piezas de ensamble
En el kit encontrarás piezas de plástico para desarrollar el ensamblaje de los dispositivos.
Dentro de cada capítulo hay una guía paso a paso para llevarlos a cabo.

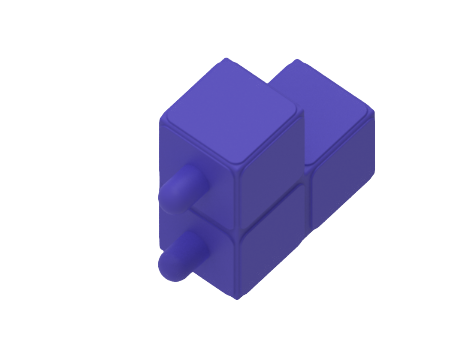

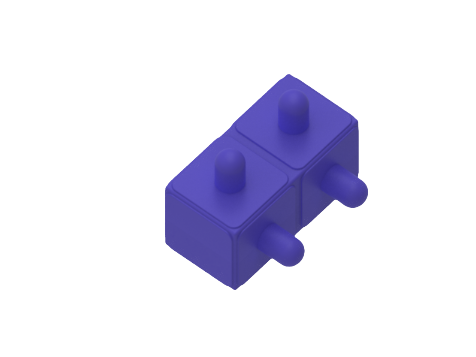

Encastre
E01-C soporte placas con panza
E02 encastre 90º L
E05 encastre 90º

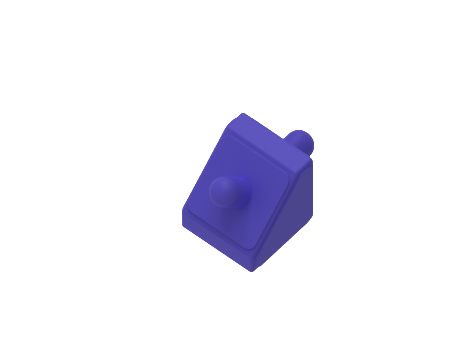

E06 encastre 45º
E04 encastre eje
E08 encastre pasante

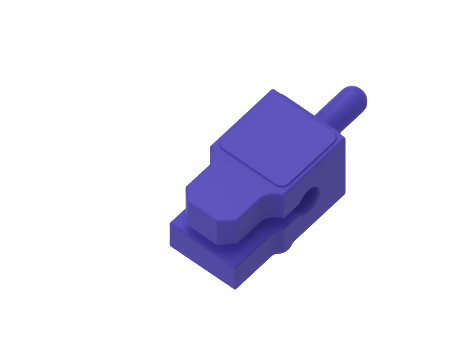

E03 encastre servo
E07 unión con tuerca
